رطوبت سنگدانه بتن، یکی از پارامترهای مهم در طراحی و اجرای مخلوط های بتنی است. سنگدانه ها، چه ماسه و چه شن، هیچ گاه در یک وضعیت رطوبتی ثابت باقی نمی مانند. محتوای آب در سنگدانه ها بر نسبت آب به سیمان (w/c) تاثیر می گذارد و همین عامل، مقاومت فشاری بتن را تغییر می دهد.
طبق استاندارد ASTM C70 و ASTM C566، اندازه گیری دقیق رطوبت سنگدانه پیش از ساخت بتن الزامی است. در این مقاله، حالات مختلف رطوبتی سنگدانه، روش های اندازه گیری و نحوه تصحیح طرح اختلاط بر اساس داده های واقعی کارگاه را بررسی می کنیم.
انواع رطوبت سنگدانه بتن
رطوبت سنگدانه بتن در محیط های مختلف اجرایی، رفتارهای متفاوتی از خود نشان می دهد. دمای هوا، نوع انبارداری، منشا سنگدانه و میزان تماس با آب، بر وضعیت رطوبتی سنگدانه ها موثر هستند. در این بخش، چهار حالت اصلی رطوبتی سنگدانه را بررسی می کنیم.
جهت کسب اطلاعات بیشتر کلیک کنید
1. سنگدانه های خشک (OD)
رطوبت سنگدانه بتن در حالت خشک کامل، به سطحی اشاره دارد که تمام آب درون منافذ و سطح ذرات تبخیر شده است. این حالت در عمل کمتر اتفاق می افتد و فقط در آزمایشگاه با قرار دادن سنگدانه در کوره با دمای ۱۰۵ درجه سانتی گراد به مدت ۲۴ ساعت حاصل می شود. سنگدانه کاملا خشک، به محض افزوده شدن به مخلوط بتن، شروع به جذب آب اختلاط می کند.
این جذب آب یکی از دلایل اصلی افت اسلامپ در بتن های ساخته شده با سنگدانه خشک است. اگر مقدار جذب آب سنگدانه در محاسبات طرح اختلاط لحاظ نشود، نسبت آب به سیمان واقعی به مراتب پایین تر از طراحی خواهد بود. این موضوع در پروژه هایی که از سنگدانه های دپوشده زیر آفتاب استفاده می کنند، یک خطای پرهزینه است.
2. سنگدانه های با میزان رطوبت کم (AD)
رطوبت سنگدانه بتن در این حالت، بین حالت خشک مطلق و حالت اشباع قرار می گیرد؛ منافذ داخلی ذره تا حدی پر از آب هستند اما سطح ذره هنوز اشباع نشده است. این وضعیت در سنگدانه هایی که در هوای آزاد و به خصوص در روزهای گرم یا پس از یک دوره خشکی کوتاه نگهداری می شوند، رایج است.
در این شرایط، سنگدانه هم زمان از آب اختلاط جذب می کند و به علاوه، مقداری آب به سطح خود ندارد که به مخلوط اضافه کند. محاسبه دقیق این مقدار جذب آن قدر اهمیت دارد که عدم لحاظ آن می تواند طرح اختلاط را کاملا بر هم بزند. آزمون جذب آب سنگدانه طبق استاندارد ASTM C127 برای ریزدانه و ASTM C128 برای درشت دانه، ملاک تصحیح در این حالت است.
3. سنگدانه های اشباع با سطح خشک (SSD)
رطوبت سنگدانه بتن در حالت SSD، به عنوان مرجع اصلی در طراحی طرح اختلاط بتن استفاده می شود. در این وضعیت، منافذ داخلی ذره از آب پر شده اند، اما سطح خارجی ذره خشک است. این تعریف از این رو اهمیت دارد که سنگدانه در حالت SSD نه آب جذب می کند و نه آب به مخلوط اضافه می کند؛ یعنی هیچ تاثیری بر نسبت آب به سیمان طراحی شده، نمی گذارد.
استانداردهای ACI و ASTM، تمام داده های جذب آب و چگالی سنگدانه را بر پایه این حالت تعریف می کنند. در عمل، رسیدن به حالت SSD در محیط آزمایشگاه ساده است. اما در کارگاه، دستیابی به این حالت به کنترل دقیق انبارداری و زمان بندی مصرف نیاز دارد.
4. سنگدانه ها با رطوبت مازاد (Wet)
در این مدل، رطوبت سنگدانه بتن از ظرفیت جذب سنگدانه بالاتر رفته و آب اضافی روی سطح ذرات باقی مانده است. این حالت پس از بارندگی یا شستشوی سنگدانه ها در کارگاه رخ می دهد و شایع ترین علت افزایش ناخواسته نسبت w/c در بتن است. در این نوع، آب سطحی سنگدانه وارد مخلوط می شود و بدون محاسبه و کسر آن از آب اختلاط، نسبت آب به سیمان از حد طراحی بالاتر می رود. این موضوع، مقاومت فشاری بتن را کاهش می دهد.
| حالت رطوبتی | وضعیت منافذ داخلی | وضعیت سطح ذره | تاثیر بر آب اختلاط |
| خشک کامل (OD) | خالی | خشک | جذب آب از مخلوط |
| خشک هوایی (AD) | نیمه پر | خشک | جذب جزئی آب |
| اشباع با سطح خشک (SSD) | کاملا پر | خشک | بدون تاثیر |
| مرطوب (Wet) | کاملا پر | مرطوب | افزودن آب به مخلوط |
نحوه تعیین رطوبت سنگدانه بتن در آزمایشگاه
رطوبت سنگدانه بتن را می توان با روش های مختلفی اندازه گیری کرد که هر کدام دقت و کاربرد خاص خود را دارند. رایج ترین روش، روش وزن سنجی بر اساس استاندارد ASTM C566 است. در این روش، نمونه سنگدانه قبل و بعد از خشک شدن در کوره با دمای ۱۰۵ درجه سانتی گراد توزین می شود. درصد رطوبت از فرمول زیر محاسبه می شود:
w = {M {wet} – M {dry}} / {M {dry}} × 100
که در آن w درصد رطوبت، M {wet} جرم مرطوب و M {dry} جرم خشک شده سنگدانه است. در کنار این روش، روش استفاده از رطوبت سنج های الکتریکی (Capacitance-based moisture sensors) نیز در کارخانه های بتن آماده استفاده می شود که قابلیت اندازه گیری پیوسته رطوبت سنگدانه ها را دارد.
دقت روش های الکتریکی نسبت به روش کوره ای کمی پایین تر است، اما سرعت بالای آن ها در محیط های صنعتی این کمبود را جبران می کند. طبق استاندارد BS EN 1097-5، نمونه برداری باید از لایه های مختلف توده سنگدانه انجام شود تا نتیجه نماینده واقعی کل ذخیره باشد.
میزان رطوبت مجاز در سنگدانه بتن
میزان رطوبت مجاز در سنگدانه بتن به نوع پروژه، رده مقاومتی بتن و شرایط اجرایی بستگی دارد. در بتن های معمولی، رطوبت سطحی ماسه می تواند بین ۳ تا ۸ درصد باشد و برای شن درشت دانه این عدد زیر ۲ درصد است. در بتن هایی مانند بتن با مقاومت بالا (HSC) یا بتن پیش تنیده، این تصحیح حساس تر است. تفاوت ۱ تا ۲ درصد در رطوبت سنگدانه بتن، اسلامپ را ۳۰ تا ۵۰ میلی متر تغییر می دهد که این عدد در بتن های مهندسی، حائز اهمیت است.
نکات مهم در تعیین رطوبت سنگدانه بتن
رطوبت سنگدانه بتن تنها با اندازه گیری یک بار در ابتدای پروژه کنترل نمی شود. این پارامتر در طول اجرا تغییر می کند و باید به صورت پیوسته پایش شود. نکات لازم در تعیین رطوبت سنگدانه ها به شرح زیر است:
- اگر توده سنگدانه ها در معرض باران یا آبپاشی قرار گرفته باشد، باید قبل از مصرف حداقل ۲۴ ساعت صبر کرد تا آب سطحی در توده توزیع شود.

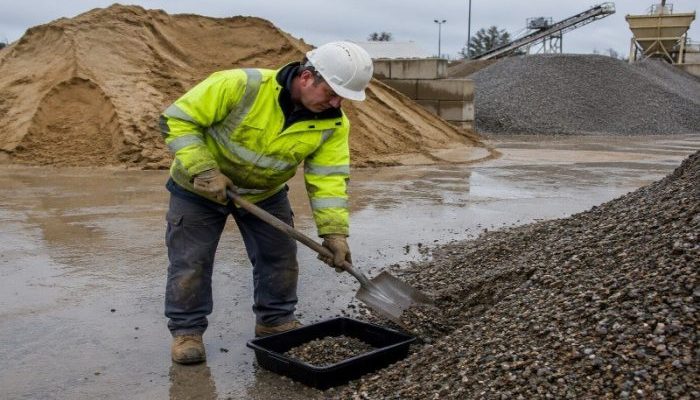

- نمونه برداری از توده سنگدانه، باید از چند نقطه مختلف در عمق و سطح توده انجام شود تا نمونه، نماینده واقعی باشد.
- زمانی که از رطوبت سنج های الکترونیکی استفاده می شود، کالیبراسیون دستگاه با نمونه های آزمایشگاهی باید به صورت دوره ای و مطابق دستورالعمل سازنده انجام شود.
- با وجود اینکه روش کوره ای دقیق ترین روش است، استفاده از اجاق گاز یا مایکروویو در کارگاه برای تسریع، می تواند خطا ایجاد کند.
- هنگامی که دمای هوا بالای ۳۵ درجه است، رطوبت سطحی سنگدانه در طول روز به سرعت تغییر می کند و آزمون باید درست قبل از ساخت بتن انجام شود.
- در صورتی که سنگدانه از منابع مختلف تامین شود، اندازه گیری رطوبت برای هر دپو به طور جداگانه ضروری است.
جمع بندی
نسبت آب به سیمان که مهم ترین عامل تعیین کننده کیفیت بتن تولیدی است، بدون کنترل رطوبت سنگدانه بتن، هرگز به مقدار طراحی شده نمی رسد. استانداردهای بین المللی مانند ACI 211.1،ASTM C566 و آیین نامه بتن ایران، بر اندازه گیری منظم و تصحیح رطوبت در طرح اختلاط تاکید دارند.
با پیشرفت تکنولوژی حسگرهای رطوبتی، امروز کنترل این پارامتر در کارخانه های بتن آماده به صورت خودکار انجام می شود و این دقت، یکی از دلایل برتری کیفی بتن آماده صنعتی نسبت به بتن کارگاهی است. هر تیم اجرایی که به کیفیت بتن اهمیت می دهد، باید پروتکل دقیق اندازه گیری و تصحیح رطوبت سنگدانه بتن را به عنوان بخشی از روال روزانه کارگاه تعریف کند.
سوالات متداول
رطوبت سنگدانه بتن چه تاثیری بر مقاومت فشاری دارد؟
رطوبت مازاد سنگدانه، نسبت آب به سیمان را بالا می برد و مقاومت فشاری بتن را کاهش می دهد.
بهترین روش اندازه گیری رطوبت سنگدانه در کارگاه کدام است؟
روش وزن سنجی بر اساس ASTM C566 دقیق ترین روش است، اما حسگرهای الکترونیکی برای کنترل سریع در کارگاه کاربردی ترند.
آیا رطوبت سنگدانه در فصول مختلف تغییر می کند؟
بله، در فصل بارانی و تابستان های گرم، رطوبت سنگدانه در طول روز نوسان دارد و باید قبل از ساخت بتن، اندازه گیری شود.
