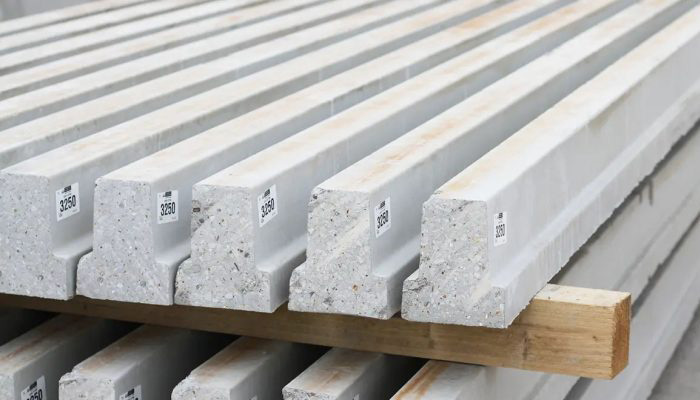

بتن پیش تنیده یا Prestressed concrete چیست؟

بتن پیش تنیده یا Prestressed concrete ، نوعی بتن مسلح پیشرفته است، که با هدف خنثی سازی ضعف ذاتی بتن در برابر نیرو های کششی طراحی شده است. در این فناوری، پیش از بهره برداری از سازه، با استفاده از کابل های فولادی با مقاومت بالا، نیروی فشاری دائمی به عضو بتنی اعمال می شود.

این نیروی فشاری از پیش ساخته شده، درست به اندازه ای محاسبه می شود، که تنش های کششی ناشی از؛ بار های بعدی را خنثی کند. پیامد این فرایند، کاهش چشمگیر ترک خوردگی، افزایش چشم انداز دهانه ها و کاهش ضخامت اعضا است. این روش که در دو گونه پیش کشیده و پس کشیده اجرا می گردد.

در ادامه به بررسی موارد استفاده و مزایای بهره برداری از این محصول می پردازیم، مقاله ی ما را دنبال کنید.

معرفی بتن پیش تنیده یا Prestressed concrete

بتن پیش تنیده یا Prestressed concrete  پاسخی هوشمندانه به ذات متناقض بتن است. این ماده اگرچه در تحمل فشار های محوری توانی ستودنی دارد، اما در برابر کشش، همچون شیشه ای ترک خورده، آسیب پذیر و شکننده ظاهر می شود. راه حلی که مهندسان برای عبور از این محدودیت بنیادین اندیشیده اند، نه در افزایش ضخامت یا افزودن انبوه میلگرد، که در به کارگیری منطق معکوس و آینده نگرانه نهفته است.

پیش از آن که بار های سنگین بهره برداری بر عضو بتنی وارد شوند، با استفاده از کابل ها یا رشته های فولادی با استحکامی فوق العاده، یک نیروی فشاری دائمی و حساب شده در کالبد آن عضو جاگذاری می شود. این فشار ذخیره شده، درست به اندازه ای محاسبه می گردد، که در هنگام تحمیل نیرو های بعدی، تنش های کششی مزاحم را خنثی ساخته و عملا سطح مقطع را در وضعیت «فشار دائمی» نگه می دارد. بدین ترتیب، ترک ها هرگز مجال ظهور نمی یابند و خیز های مضر به حداقل می رسند.

ویژگی های کلیدی بتن پیش تنیده یا Prestressed concrete

بتن پیش تنیده یا Prestressed concrete  با بهره گیری از نیروی فشاری دائمی که پیش از بهره برداری در عضو ایجاد می گردد، عملا ضعف تاریخی بتن در برابر کشش را خنثی می سازد. این ویژگی بنیادین، مزایای متعددی را به همراه می آورد، که آن را از بتن مسلح معمولی متمایز می کند. از جمله این خصوصیات عبارتند از؛

کاربرد های بتن پیش تنیده یا Prestressed concrete

کاربرد های بتن پیش تنیده یا Prestressed concrete  عمدتا در جایی تعریف می شود، که نیاز به دهانه های بلند، بار های سنگین یا محدودیت شدید در ضخامت و وزن اعضا وجود داشته باشد. این سیستم با خنثی سازی تنش های کششی، امکان طراحی فضا های باز و ستون های محدودتر را فراهم می کند.

در حقیقت، هرجا که بتن معمولی به دلیل ترک خوردگی یا خیز بیش از حد پاسخگو نباشد، پای این نوع بتن ها به میان می آید. موارد زیر، از جمله موارد استفاده از آن را نشان می دهد؛

１.   پل های با دهانه بلند:

پل های جاده ای و ریلی با دهانه های بیش از 30 متر، به دلیل نیاز به حذف پایه های میانی، گزینه ی اصلی برای استفاده از این سیستم هستند. با پیش تنیدگی، تیر های اصلی پل بسیار باریک تر و سبک تر از نمونه ی معمولی طراحی می شوند و هزینه ی فونداسیون کاهش می یابد.

دوام بالای این پل ها در برابر ترک خوردگی، عمر مفید آن ها را به طور چشمگیری افزایش می دهد.

２.   سقفهای دال تخت در پارکینگ های طبقاتی و ساختمان های تجاری:

امکان ایجاد دهانه های 7 تا 12 متری بدون نیاز به تیر های میانی باعث افزایش تعداد جای پارک و انعطاف پذیری در چیدمان فضا می شود. کاهش ضخامت دال توانایی کم کردن وزن کلی ساختمان را دارد.

سطح زیرین صاف و بدون تیر، امکان عبور آسان اأسیسات و ایجاد سقف های کاذب با ارتفاع آزاد بیشتر را فراهم می کند.

３.   مخازن و سیلوهای تحت فشار (ذخیرهسازی مایعات و مواد دانه ای):

فشار داخلی ناشی از؛ مایعات یا مواد فله ای، تنش های کششی حلقوی در دیواره ایجاد می کند، که با پیچیدن کابل های پیشتنیده به دور مخزن، به راحتی خنثی می شود و ایمنی مخزن را تضمین می کند.

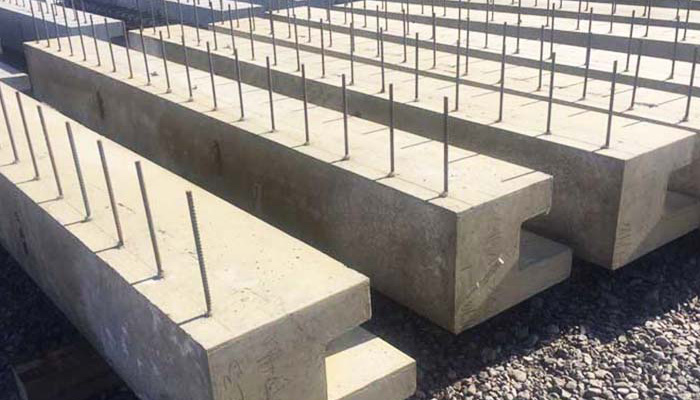

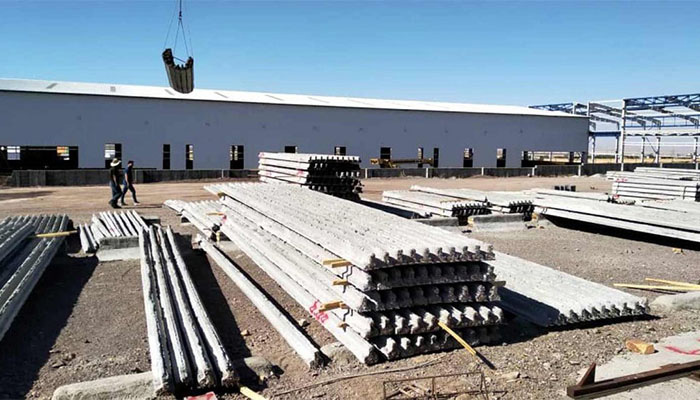

４.   اعضای پیش ساخته صنعتی (تیر ها، ستون ها و دال های کارخانه ای):

بتن پیش تنیده یا Prestressed concrete ، یک سازه از پیش ساخته شده قدرتمند است. تولید انبوه تیر های سقف، ستون های پیش ساخته و دال های توخالی در کارخانه با روش پیش کشیده بر سرعت اجرای پروژه موثر است. این اعضا به دلیل وزن کمتر و مقاومت بالاتر، حمل و نصب آسان تری دارند و برای صنایع پیش ساخت سازی بسیار مناسب هستند.

５.   تیر های راه آهن (تراورس ها و تیر های اصلی خطوط قطار):

بارهای ضربه ای و چرخهای سنگین ناشی از عبور قطار، نیازمند عضوی با مقاومت خستگی بالا و بدون ترک است، که بتن پیش تنیده یا Prestressed concrete  به خوبی تامین می کند. تراورس ها با برخورداری از طول عمر بالاتر نیاز به تعمیر و نگهداری را به حداقل می رسانند. این تیر ها در برابر شرایط جوی سخت و مواد شیمیایی مثل؛ روغن و نمک، مقاومت بسیار خوبی از خود نشان می دهند.

６.   سازه های دریایی و سکو های نفتی:

با قرارگیری بتن پیش تنیده یا Prestressed concrete  در محیط خورنده ی آب شور از نفوذ کلرید ها و خوردگی فولاد جلوگیری گردانید. نیرو های شدید ناشی از؛ امواج و طوفان های دریایی با ایجاد تنش های کششی متناوب، به بهترین شکل توسط پیش تنیدگی مهار می شوند. اسکله ها، موج شکن ها و سکو های حفاری، از جمله مهم ترین سازه های دریایی هستند، که بدون این فناوری، عملا امکانپذیر نیستند.

مزایای بتن پیش تنیده یا Prestressed concrete

مزایای بتن پیش تنیده یا Prestressed concrete  فراتر از یک بهبود ساده در مقاومت است. این فناوری با تغییر ماهیت رفتار سازه ای، امکانات تازه ای را در طراحی و اجرا می گشاید. از یک سو، با خنثی سازی تنش های کششی، ترک ها را به حداقل می رساند و از سوی دیگر، با کاهش چشمگیر ابعاد و وزن اعضا، بار مرده را کم کرده و در نتیجه، نیروی زلزله و هزینه های فونداسیون را کاهش می دهد. موارد زیر از جمله موارد به کارگیری این ماده را به تصویر می کشد؛

１.   حذف یا محدودیت شدید ترک های کششی:

با اعمال نیروی فشاری دائمی امکان خنثی سازی تنش های کششی ناشی از؛ بار های بهره برداری وجود دارد و عملا ترک هایی که در بتن معمولی اجتناب ناپذیرند، در این سیستم رخ نمی دهند.

２.   کاهش چشمگیر وزن و ضخامت اعضا:

تیر ها و دال های پیش تنیده نسبت به نمونه های معمولی با همان ظرفیت باربری، بسیار نازک تر و سبک تر طراحی می شوند و گاهی ضخامت دال تا 30 درصد کاهش می یابد.

این کاهش وزن مستقیما به کاهش بار مرده و در نتیجه کاهش ابعاد ستونها و فونداسیون منجر می شود. در نتیجه، هزینه های کلی سازه و مصالح مصرفی به طور قابل توجهی پایین می آید.

３.   افزایش دهانه ی مفید و حذف ستون های میانی:

بتن پیش تنیده یا Prestressed concrete  امکان طراحی دهانه های بیش از 10 متر در دال های تخت و حتی دهانه های بالای 30 متر در تیر های پل، بدون نیاز به ستون های متعدد فراهم می شود. این ویژگی، فضاهای باز و یکپارچه ای ایجاد می کند، که برای پارکینگ ها، سالن های نمایش و فرودگاه ها بسیار حیاتی است.

４.   کاهش خیز و تغییر شکل های طولانی مدت:

نیروی فشاری مخالف با جهت خمش، باعث شده که خیز نهایی تیر ها و دال ها در مقایسه با بتن معمولی بسیار کمتر باشد و از افتادگی های آزاردهنده در سقف جلوگیری گرداند.

５.   عملکرد بهتر در برابر زلزله و بار های دینامیکی:

وزن کمتر بتن پیش تنیده یا Prestressed concrete  به معنای نیروی زلزله ی کمتری است، که به ساختمان وارد می شود و انعطاف پذیری بیشتر کابل های پیشتنیده، انرژی زلزله را بهتر جذب می کند.

همچنین، حذف ترک ها منجر می گردد، که عضو بتنی در برابر بار های ضربه ای و چرخه ای (ترافیک سنگین) مقاومت خستگی بالاتری داشته باشد. به همین دلیل، پل ها و سکو های دریایی از این مزیت بهره ی زیادی می برند.

اشتباهات رایج در استفاده بتن پیش تنیده یا Prestressed concrete

با وجود تمام مزایای بی نظیر بتن پیش تنیده یا Prestressed concrete ، تجربه ی سال ها اجرای این سیستم در ایران و جهان نشان داده است، که بسیاری از مشکلات و حتی فروپاشی های تلخ، ریشه در اشتباهات ساده اما پر تکرار دارد. درک این فاکتور ها، اولین گام برای پیشگیری از آن ها است. از جمله این پیامد های منفی، عبارتند از؛

بتن پیش تنیده یا Prestressed concrete  از سری متریال های ساختمانی ویژه و محبوب است، که کار با آن نیاز به مهارت و توانایی بالایی دارد. با پرس و جو درباره مزایا و اشتباهات رایج آن در استفاده، بر موفقیت نصب این ابزار در بنا بیفزایید.

معایب بتن پیش تنیده یا Prestressed concrete

با وجود تمام مزایای شگفت انگیز بتن پیش تنیده یا Prestressed concrete ، این فناوری مانند هر دستاورد مهندسی دیگر، بی نقص نیست و با چالش ها و محدودیت های جدی همراه است. مهم ترین این معایب، هزینه ی اولیه ی بالای تجهیزات، کابل های خاص و نیروی متخصص است، که بسیاری از پروژه های کوچک را از استفاده از آن منصرف می کند.

همچنین، وابستگی شدید به دقت اجرا و نظارت مستمر، آن را به سیستمی حساس و خطا پذیر تبدیل کرده است. از سوی دیگر، نیاز به نیروی انسانی ماهر و تجهیزات ویژه مانند؛ جک های هیدرولیک و پمپ های دوغاب، اجرای آن را در مناطق دور افتاده با مشکل مواجه می کند. از جمله معایب آن، عبارتند از؛

• هزینه ی اولیه ی بالای تجهیزات و مصالح (کابل های خاص، جک های هیدرولیک، غلاف ها و مهاربند ها)
• نیاز شدید به نیروی انسانی متخصص، آموزش دیده و با تجربه
• وابستگی بالا به نظارت دقیق و کنترل کیفی مستمر در تمام مراحل اجرا
• حساسیت زیاد به اشتباهات اجرایی (جانمایی، کشش، و دوغاب ریزی)
• افت های تنش بلندمدت که نیازمند محاسبات پیچیده و دقیق هستند
• خطر بسیار بالای تخریب و برش کابل ها
• عدم انعطاف پذیری در تغییر کاربری یا ایجاد بازشو های جدید پس از اجرا
• نیاز به بتن با ردهی بالا (حداقل C30) که در برخی مناطق در دسترس نیست
• دشواری اجرا در فصول سرد یا در مناطق دورافتاده با دسترسی محدود به تجهیزات
• عدم توجیه اقتصادی برای دهانه های کوتاه
• پیچیدگی محاسبات طراحی نسبت به بتن مسلح معمولی
• احتمال خوردگی کابل ها در صورت نقص در تزریق دوغاب یا پوشش دهی

سخن آخر:

بتن پیش تنیده یا Prestressed concrete ، فناوری ای است، که با هنرمندانه ترین روش ممکن، ضعف ذاتی بتن را به قوت تبدیل می کند. اگرچه هزینه، تخصص و دقت بالایی می طلبد، اما در دهانه های بلند و سازه های خاص، راهگشا و بی نظیر است. جهت سفارش آسان آن سری به مجموعه ی اینترنتی تیرچه بلوک بزنید.

سوالات متداول

• آیا بتن پیش تنیده یا Prestressed concrete برای هر نوع ساختمانی مناسب است؟

خیر. این سیستم بیشتر برای دهانه های بلند (بالای 7 متر) و بار های سنگین توجیه اقتصادی و فنی دارد و برای ساختمان های کوچک و معمولی، صرفه ای ندارد.

• تفاوت اصلی این بتن و نمونه مسلح معمولی چیست؟

در بتن معمولی، میلگرد ها تنها پس از ایجاد ترک وارد عمل می شوند، اما در پیش تنیده، با اعمال فشار اولیه، از ایجاد ترک جلوگیری می شود و کل سطح مقطع در برابر بار مشارکت می کند.

• آیا کابل های پیش تنیده در طول زمان پاره می شوند؟

بله، در صورت محاسبه ی نادرست افت های تنش، اجرای نامناسب دوغاب ریزی یا خوردگی ناشی از؛ نفوذ رطوبت، احتمال پارگی وجود دارد. با رعایت اصول طراحی و اجرا، عمر مفید آن ها به بیش از 100 سال می رسد.
