مقاومت تیرچه پیش تنیده، یکی از مهم ترین شاخص های کیفی آن محسوب می شود، که مستقیما بر عملکرد سازه تاثیر می گذارد. این مقاومت، حاصل هم افزایی دو عامل اصلی است. از یک سو، بتن با رده ی مقاومتی C35 که توانایی تحمل فشار تا ۳۵ مگاپاسکال را دارد و از سوی دیگر، سیم های فولادی پیش کشیده (وایر) با استحکام کششی بین ۱۴۷۵ تا ۱۹۶۰ مگاپاسکال.
فرآیند پیش تنیدگی، با ایجاد تنش های اولیه در وایر ها، موجب می گردد، سازه در برابر بار های وارده، عملکردی به مراتب فراتر از تیرچه های معمولی از خود نشان دهد. البته مقدار دقیق مقاومت نهایی، به عواملی چون؛ تعداد وایر ها، طول دهانه و کیفیت اجرا نیز وابسته است.
در ادامه به گروهی از مولفه های موثر بر این ویژگی در تیرچه پیش تنیده اشاره می گردانیم، با ما همراه شوید.
مقاومت تیرچه پیش تنیده تحت تاثیر چه فاکتور هایی قرار می گیرد؟
مقاومت تیرچه پیش تنیده، یک کمیت ثابت و ازپیش تعیین شده نیست، بلکه حاصل تعامل پیچیده ای از عوامل مختلف در مراحل طراحی، تولید و اجرا است. این عوامل را می توان به سه دستهی کلی؛ ویژگی های ذاتی مصالح (کیفیت بتن و فولاد)، مشخصات هندسی خود تیرچه (تعداد و آرایش وایرها و ابعاد مقاطع) و در نهایت، شرایط محیطی و اجرایی (کیفیت عملآوری، نگهداری و نوع بارگذاری) تقسیم کرد.
درک این متغیر ها برای یک مهندس طراح یا مجری، ضروری است، تا بتواند متناسب با نیاز پروژه، بهترین گزینه را انتخاب کرده و از بروز خسارت های جبران ناپذیر جلوگیری کند. در ادامه، هر یک از این فاکتور های کلیدی را به طور جداگانه و با جزییات کامل بررسی می گردانیم؛
جهت کسب اطلاعات بیشتر کلیک کنید
· کیفیت و رده ی مقاومتی بتن
بتن به عنوان ماده ی اصلی تشکیل دهنده ی تیرچه، نقش کلیدی در تحمل نیرو های فشاری ایفا می کند. هر چه ردهی مقاومتی بتن بالاتر باشد، یعنی عدد C بالاتر رود، تیرچه می تواند فشار بیشتری را بدون ترکخ وردگی تحمل گرداند.
استاندارد مقاومت تیرچه پیش تنیده، رده ی C35 را مشخص کرده، اما در عمل، انحراف از این مقدار، مستقیما روی ظرفیت باربری تاثیر می گذارد. همچنین کیفیت سنگدانه ها، نسبت آب به سیمان و فرآیند ویبره کردن بتن در زمان قالب زنی، همگی بر یکنواختی و چگالی بتن اثر می گذارند.
· مشخصات فنی و تعداد سیم های فولادی (وایر)
مقاومت تیرچه پیش تنیده، مولفه ای مناسب در گزینش نوع برتر ااین متریال ساختمانی است. وایر ها، نقش تحمل نیرو های کششی را بر عهده دارند و استحکام آن ها، معیار اصلی مقاومت نهایی تیرچه محسوب می شود. این سیم ها با مقاومت بین ۱۴۷۵ تا ۱۹۶۰ مگاپاسکال تولید می شوند.
هرچه این عدد به سقف نزدیک تر باشد، تیرچه مقاوم تر خواهد بود. همچنین تعداد وایر های به کاررفته (از ۳ تا ۷ وایر) تاثیر مستقیمی دارد. به طوری که هر وایر اضافه، ظرفیت باربری را به صورت خطی افزایش خواهد داد.
· طول دهانه و شرایط تکیه گاهی
مقاومت تیرچه پیش تنیده وابسته به طول دهانه و شرایط تکیه گاهی است. طول تیرچه، یکی از مهم ترین پارامتر های موثر بر مقاومت خمشی آن است. بر اساس اصول مکانیک سازه، هر چه طول دهانه افزایش یابد، لنگر خمشی وارده با توان دو طول رشد می کند. بنابراین برای یک تیرچه با مشخصات ثابت، افزایش طول، به معنای کاهش محسوس مقاومت مجاز آن است.
همچنین نحوه ی تکیه گاه ها، چه به صورت ساده (دو سر روی دیوار) و چه به صورت پیوسته، نحوه ی توزیع تنش را تغییر می دهد. به همین دلیل، تولیدکنندگان همواره تاکید می کنند، که طول تیرچه باید پیش از تولید، دقیقا بر اساس نقشه های سازه تعیین شود.
· کیفیت فرآیند عمل آوری و نگهداری
مقاومت تیرچه پیش تنیده باید با استاندارد بین المللی برابر باشد. پس از تولید تیرچه، فرآیند عمل آوری بتن، نقشی تعیین کننده در دستیابی به مقاومت نهایی دارد. اگر عمل آوری به درستی و با تامین رطوبت و دمای مناسب انجام نشود، واکنش های شیمیایی سیمان ناقص مانده و بتن به مقاومت اسمی خود نمی رسد.
این موضوع به طور مستقیم، مقاومت کل تیرچه را کاهش می دهد. همچنین شرایط نگهداری در انبار و محل پروژه، شامل؛ محافظت در برابر ضربات، رطوبت های مخرب و تابش مستقیم آفتاب، بر سلامت سازه تاثیر می گذارد. هر گونه ترک یا آسیب سطحی در این مرحله، به عنوان نقطه ی تمرکز تنش عمل کرده و مقاومت نهایی را به شدت به خطر می اندازد.

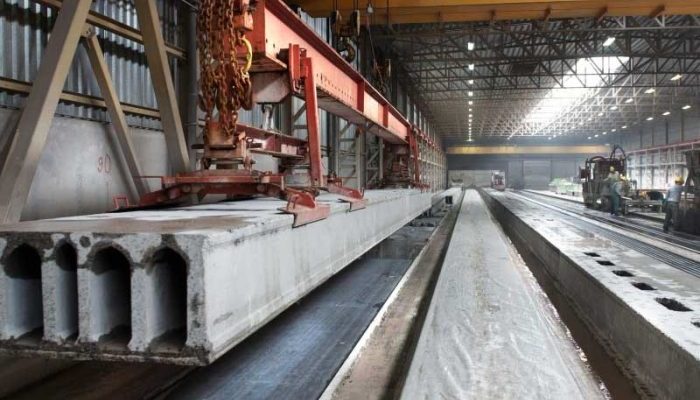

مقاومت تیرچه پیش تنیده باید چقدر باشد؟
برای پاسخ به پرسش مقاومت تیرچه پیش تنیده باید چقدر باشد؟، باید ابتدا این نکته را در نظر گرفت که «مقدار مشخص و واحدی» برای مقاومت تیرچه پیش تنیده وجود ندارد. این کمیت بر اساس شرایط منحصر به فرد هر پروژه، از جمله؛ طول دهانه، نوع کاربری ساختمان، میزان بار های مرده و زنده و حتی شرایط زیست محیطی منطقه، توسط مهندس محاسب تعیین می شود.
با این حال، تولیدکنندگان ملزم به رعایت حداقل های استانداردی هستند، که در آیین نامه ی ملی ساختمان و استاندارد ۳-۲۹۰۹ ایران تدوین شده است. بر این اساس، بتن مصرفی بایستی دارای رده ی مقاومتی C35 باشد، که معادل تحمل فشار ۳۵ مگاپاسکال در سن ۲۸ روزگی است و سیم های فولادی به کاررفته در آن نیز از استحکام کششی بین ۱۴۷۵ تا ۱۹۶۰ مگاپاسکال بهره مند گردد.
اما مقاومت مقاومت تیرچه پیش تنیده، صرفا به مصالح آن خلاصه نمی شود، بلکه نحوه ی توزیع وایر ها در سطح مقطع، میزان دقیق نیروی پیش تنیدگی اعمالی به آن ها، کیفیت عمل آوری بتن و حتی دقت در مهار و نگهداری تیرچه ها در زمان حمل و نصب، همگی در رقم نهایی این مقاومت تاثیر گذارند.
به عنوان یک قاعده ی کلی، تیرچه ای که مطابق با نقشه های اجرایی و تحت نظارت دقیق کیفی ساخته شود، بار نهایی ناشی از؛ وزن خود، وزن سقف، بار های بهره برداری و همچنین ضریب اطمینان پیش بینی شده در آیین نامه را، بدون ترک خوردگی یا خمیدگی بیش از حد، تحمل می کند.
سخن آخر
مقاومت تیرچه پیش تنیده، حاصل تعامل دقیق بین کیفیت مصالح، مشخصات هندسی و شرایط اجرایی است. آگاهی از این عوامل، به مهندسان و مجریان کمک می کند، تا انتخابی آگاهانه داشته باشند و از بروز مشکلات سازه ای جلوگیری می کنند. در نهایت، رعایت استاندارد ها و نظارت بر فرآیند تولید، کلید دستیابی به یک سقف مقاوم و بادوام خواهد بود.
تیرچه از شرکت های فعال در حوزه ی تولید و عرضه تیرچه، بلوک و… می باشد. با مراجعه به این مرکز می توانید متناسب با نیاز پروژه نوع مناسب بتن خود را در کیفیت های بالا بخرید.
سوالات متداول
- آیا می توان تیرچه پیش تنیده را در محل پروژه برش داد؟
خیر، به هیچ وجه امکان برش وجود ندارد. زیرا برش، باعث آزاد شدن ناگهانی نیروی کششی در وایر ها و شکست کامل تیرچه می شود.
- تیرچه پیش تنیده برای چه دهانه هایی مناسب است؟
این گروه از محصولات بسته به تعداد وایر ها، قابلیت پوشش دهانه های تا ۱۲ متر را دارند، اما برای دهانه های بلند تر، باید از سازه های دیگر استفاده کرد.
- هزینه ی تیرچه پیش تنیده نسبت به نوع معمولی چقدر است؟
با وجود اینکه قیمت وایر ها نسبت به میلگرد گران تر است، اما به دلیل مصرف کمتر فولاد و وزن نهایی سبک تر، هزینه ی تمام شده ی آن معمولا ۱۰ تا ۲۰ درصد کمتر تمام می گردد.
