برای اجرای سقف و کامل کردن بخش های مختلف سازه، تیرچه ها در مدل های متنوعی مورد استفاده قرار می گیرند و هر مدل هم شرایط اجرایی مخصوص خودش را دارد. یکی از سؤال هایی که در زمان طراحی و اجرای پروژه زیاد مطرح می شود، مربوط ارتفاع تیرچه پیش تنیده می باشد.
با توجه به اینکه اجرای تیرچه های بتنی در دهانه های مختلف به رعایت ضوابط فنی نیاز دارد، استانداردهای مشخصی برای انتخاب و استفاده از آن ها در نظر گرفته شده است. در این مطلب از بنیاد بتن، موضوع ارتفاع تیرچه پیش تنیده و محدودیت های مربوط به طول تیرچه های مختلف را بررسی می کنیم.
جهت کسب اطلاعات بیشتر کلیک کنید

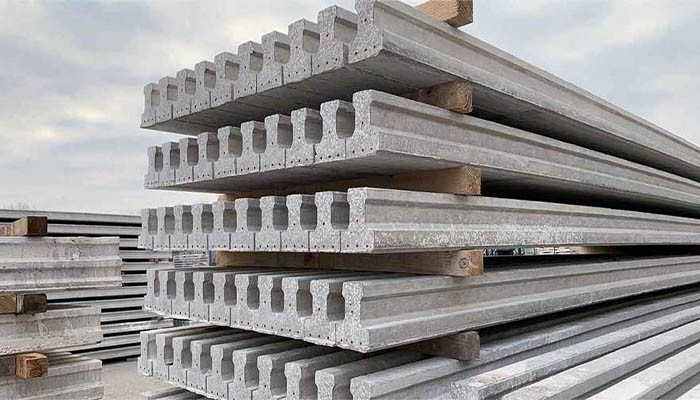

حداکثر ارتفاع تیرچه پیش تنیده

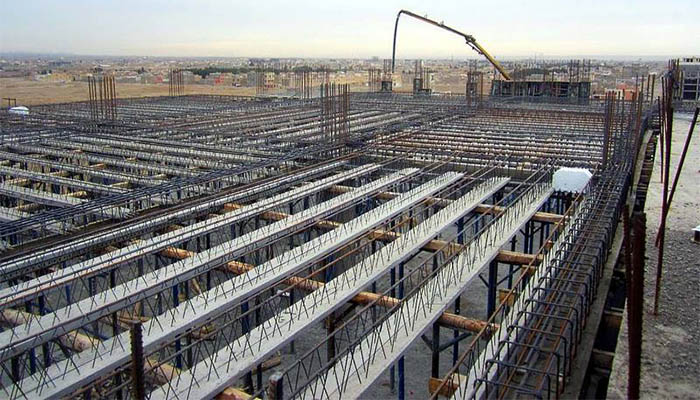

برای اجرای سقف، گزینه های مختلفی مثل تیرچه های بتنی پیش تنیده، تیرچه های بتنی معمولی و تیرچه های فلزی یا کرومیت پیش روی سازندگان قرار دارد. هر کدام از این سیستم ها روش اجرای متفاوتی دارند و انتخاب آن ها باید با توجه به شرایط همان پروژه انجام گیرد.
در مورد ارتفاع تیرچه پیش تنیده نیز رعایت مشخصات فنی محصول اهمیت زیادی دارد؛ چون ابعاد تیرچه مستقیما با نحوه اجرای سقف و عملکرد نهایی آن ارتباط دارد. در پروژه های واقعی، فقط مشخصات فنی تیرچه تعیین کننده نیست و موضوع حمل ونقل هم وارد ماجرا خواهد شد.
تیرچه ها با تریلی به محل پروژه منتقل می شوند و به همین دلیل، نمونه هایی با طول بیشتر از ۱۲ متر کمتر در بازار دیده می شوند. برای اجرای سقف های تیرچه منفرد با مدل پیش تنیده، پوشش دهانه هایی در حدود ۹.۵ متر در نظر گرفته و انتخاب نهایی نیز باید بر اساس محاسبات سازه انجام گیرد.
تیرچه بتنی پیش تنیده به دلیل ساختار مقاوم خود، برای دهانه های بلندتر نسبت به بسیاری از مدل های معمولی گزینه مناسبی به حساب می آید. در شرایطی که طراحی سازه اجازه دهد، استفاده از این سیستم برای دهانه هایی تا حدود ۱۲ متر نیز مطرح می گردد و از نظر اقتصادی، کاهش تعداد تکیه گاه ها و مصرف برخی مصالح را به همراه دارد.
در مورد تیرچه های فلزی یا کرومیت، مسئله خیز سقف اهمیت بیشتری پیدا می کند. در این سیستم، طول دهانه با ضخامت سقف ارتباط مستقیم دارد و طبق ضابطه مطرح شده، حداکثر دهانه حدود ۲۰ برابر ضخامت سقف در نظر گرفته می شود.
نکات مهم در مورد حداکثر طول مجاز انواع تیرچه
در پروژه هایی که دهانه بزرگ تری پیش رو است یا بار بیشتری روی سقف قرار می گیرد، استفاده از تیرچه دوبل یکی از راهکارهای رایج برای افزایش ظرفیت سقف می باشد. از طرف دیگر، قرار دادن تیرچه های عرضی در محل مناسب، به یکپارچگی بیشتر سقف کمک کرده و نقش مهمی در کنترل لرزش و پایداری مجموعه دارد.
اتصال تیرچه ها به سایر اجزای سازه هم موضوعی نیست که در زمان اجرا بتوان از آن ساده عبور کرد. نوع اتصال، نحوه قرارگیری تیرچه روی تکیه گاه و جزئیات آرماتوربندی باید مطابق نقشه های سازه اجرا شوند. همچنین مقدار خیز تیرچه زیر بار باید در محدوده مجاز باقی بماند تا سقف در طول بهره برداری دچار تغییر شکل غیرعادی نشود.
در نهایت، تعیین طول مناسب تیرچه تنها با نگاه کردن به جدول ابعاد یا مشخصات یک محصول انجام نمی گیرد. طراحی باید بر اساس ضوابط فنی و استانداردهای ساختمانی صورت بگیرد و شرایط واقعی پروژه نیز در محاسبات لحاظ گردد. برای همین، بررسی نهایی طول دهانه و ظرفیت تیرچه توسط مهندس عمران یا محاسب سازه، بخش مهمی از روند اجرای ایمن سقف به شمار می رود.
عوامل مؤثر بر حداکثر طول مجاز انواع تیرچه ها
برای تعیین طول مناسب تیرچه، چند عامل همزمان در نظر گرفته می شوند. نوع تیرچه، مقدار بار، ضخامت سقف، فاصله تکیه گاه ها و حتی نحوه انتقال محصول به محل پروژه، همگی در انتخاب ابعاد مناسب نقش دارند. بنابراین، تعیین ارتفاع تیرچه پیش تنیده و سایر مشخصات آن باید متناسب با شرایط واقعی ساختمان انجام شود.
- نوع تیرچه: تیرچه های بتنی، فلزی و پیش تنیده ظرفیت و محدودیت های متفاوتی دارند و نمی توان یک عدد ثابت را برای همه آن ها در نظر گرفت.
- ضخامت سقف: ضخامت سقف با میزان ظرفیت باربری و کنترل خیز ارتباط دارد و در انتخاب طول تیرچه مورد توجه قرار می گیرد.
- بارهای وارده: وزن خود سقف، مصالح کف سازی، افراد، تجهیزات و سایر بارهای واردشده، در محاسبه طول مناسب تیرچه اثر دارند.
- نوع اتصال: نحوه قرار گرفتن تیرچه روی تکیه گاه و نوع اتصال آن، رفتار تیرچه را در برابر بار تغییر می دهد و باید در محاسبات لحاظ گردد.
- دهانه پوشش: فاصله میان دو تکیه گاه، یکی از اصلی ترین معیارها برای انتخاب طول تیرچه است و با افزایش دهانه، نیاز به بررسی دقیق تر ظرفیت سازه افزایش پیدا می کند.
- مقاومت مصالح: کیفیت و مقاومت بتن، فولاد و سایر مصالح مورد استفاده، ارتباط مستقیمی با ظرفیت نهایی تیرچه دارند.
- استانداردها: ضوابط و استانداردهای ساختمانی، محدوده های قابل قبول برای طراحی و اجرای تیرچه را مشخص می کنند و رعایت آن ها در پروژه ضروری می باشد.
- حمل و نقل: طول تیرچه فقط در مرحله طراحی اهمیت ندارد؛ امکان بارگیری، انتقال و تخلیه آن در محل پروژه هم باید از ابتدا در نظر گرفته شود.
سخن پایانی
انتخاب طول تیرچه را نمی گردد فقط بر اساس یک عدد ثابت انجام داد. در هر پروژه باید عواملی مثل نوع سقف، اندازه دهانه، بارهای واردشده، مشخصات مصالح و جزئیات سازه در کنار یکدیگر بررسی شوند.
رعایت ضوابط فنی و انجام محاسبات توسط متخصص سازه، مسیر اجرای یک سقف ایمن و بادوام را هموار می نماید. در این میان، توجه به ارتفاع تیرچه پیش تنیده و سایر ابعاد فنی آن نیز در زمان طراحی و اجرای سقف اهمیت ویژه ای دارد.
سوالات متداول
- حداکثر فاصله ستون ها در سقف تیرچه بلوک چقدر است؟
برای سقف تیرچه بلوک، فاصله حدود ۷ متر بین ستون ها به عنوان مقدار مناسب در نظر گرفته و سقف تا حدود ۸ متر نیز در محدوده حداکثر مجاز قرار می گیرد. وقتی دهانه از این مقدار بیشتر شود، استفاده از تیرچه دوبل و بررسی دقیق محاسبات سازه ای ضرورت پیدا می کند.
- حداکثر طول تیرچه بتنی چقدر است؟
در اجرای معمول، طول تیرچه بتنی حدود ۷ متر در نظر بگیرید. برای دهانه های بزرگ تر، استفاده از تیرچه دوبل شرایط اجرای دهانه هایی در حدود ۱۰ متر را فراهم می سازد؛ البته عدد نهایی باید بر اساس محاسبات پروژه مشخص گردد.
- حداکثر طول مجاز تیرچه کرومیت چقدر است؟
تیرچه های کرومیت برای دهانه های حدود ۷ متر استفاده می شوند. با توجه به وزن سقف و شرایط طراحی، دهانه های ۹ تا ۱۰ متر هم در برخی پروژه ها اجرا شده اند، اما تأیید نهایی این ابعاد به محاسبات مهندس سازه و ضوابط اجرایی پروژه بستگی دارد.
