آیا می دانید پیش تنیدگی در بتن چیست؟ اگر نگاهی به سازه های چشم نواز اطرافمان بیندازیم، از پل های عظیم با دهانه های شگفت انگیز تا سالن های وسیع بدون ستون، یک فناوری قدرتمند پشت بسیاری از آن ها نهفته است. دقیقا پیش تنیدگی همین معنا را می دهد.
این مفهوم مهندسی، در واقع پاسخ هوشمندانه ای به یک ضعف ذاتی بتن می باشد، که آن هم یعنی مقاومت ناکافی در برابر کشش است. در این روش، با ایجاد تنش های از پیش تعیین شده در کابل های فولادی داخل بتن، سازه ای خلق می شود که گویی از درون تقویت شده و آماده مقابله با بارهای سنگین آینده است. در این مقاله از شرکت بتن پیش فشرده ایران به زبان ساده و کاربردی، به بررسی چیستی، چرایی و چگونگی این تکنیک مهم می پردازیم. لطفا با ما همراه شوید.
پیش تنیدگی در بتن به چه معناست؟
حتماً دیده اید که یک ردیف کتاب وقتی کنار هم قرار می گیرند، اگر از دو طرف به شان فشار دهید، محکم سر جای خود می مانند و حتی می توانید یکی از آن ها را هم بیرون بکشید بدون آن که ردیف فرو بریزد. پیش تنیدگی در بتن دقیقاً بر اساس همین منطق هوشمندانه کار می کند.
ما می دانیم بتن در برابر فشار بسیار قوی است، اما در برابر نیروهای کششی ضعف دارد و ممکن است ترک بخورد. ایده اصلی این بوده، که پیش از آن که بارهای واقعی به سازه وارد شوند، میله های فولادی مقاوم داخل بتن را تحت کشش بسیار شدید قرار دهیم. این کار مثل یک ذخیره ی داخلی از نیروهای مخالف است که آماده ی مقابله با تنش های آینده باشد.
حالا تصور کن این پیش تنیدگی در بتن در یک پل یا سقف یک سالن بزرگ به کار رفته باشد. وقتی بارهای سنگین بعدی مثل خودروها یا تجهیزات به سازه وارد می شوند، نیروی فشاری ناشی از آن ها با نیروی کششی از پیش ایجاد شده در آن میله های فولادی به شکلی زیرکانه خنثی می شود.
نتیجه چه می شود؟ بتن کمتر ترک می خورد، مقاومت سازه به شکل چشمگیری افزایش می یابد و حتی می توان دهانه های بلندتری را با مصالح کمتری ساخت. به بیان دیگر، پیش تنیدگی مثل یک محافظ نامرئی اما فوق العاده قدرتمند عمل می کند، که پیش دستی کرده و با تهدیدها مبارزه می کند تا سازه ای بادوام تر و ایمن تر داشته باشیم.
جهت کسب اطلاعات بیشتر کلیک کنید
پیش تنیدگی در بتن چرا رخ می دهد؟
بتن به طور گسترده ای در سازه ها استفاده می شود، اما یک نقطه ضعف کلیدی دارد، آن هم مقاومت کششی بسیار پایین می باشد. در واقع بتن در برابر فشار قوی است، ولی در مقابل نیروهای کششی به سرعت ترک می خورد و شکست می خورد.
پیش تنیدگی در بتن روشی است که این ضعف ذاتی را جبران می کند. در این روش، پیش از بهره برداری از سازه، کابل ها یا میلگرد های فولادیِ داخل بتن تحت کشش بسیار زیاد قرار می گیرند. این کشش اولیه باعث می شود، بتن در شرایط کاری، همواره تحت یک تنش فشاری خفیف باقی بماند. نتیجه این کار افزایش چشمگیر ظرفیت تحمل بار و کاهش قابل توجه ترک خوردگی است.
زمانی که سازه ای مانند تیر یا دال سقف تحت بار خمشی قرار می گیرد، در یک سمت خود تنش فشاری و در سمت دیگر تنش کششی تجربه می کند. پیش تنیدگی در بتن به طور هوشمندانه ای این تنش کششی مخرب را با تنش فشاری از پیش ایجاد شده خنثی می نماید.
این فرآیند نه تنها از شکست سازه جلوگیری می کند، بلکه تغییر شکل و انحراف آن را نیز به حداقل می رساند. اگر بخواهیم کاربرد این فناوری را نام ببریم، باید به پل های بزرگ، سقف های عظیم سالن ها یا سازه های پارکینگ های طبقاتی اشاره کنیم. در نهایت، پیش تنیدگی ترکیبی موثر از مقاومت فشاری بتن و مقاومت کششی فولاد به وجود آورده و امکان طراحی سازه های سبک تر، مقرون به صرفه تر و با دوام بیشتر را فراهم می آورد.
بررسی روش های پیش تنیدگی در بتن
پیش تنیدگی در بتن در طی چندین روش مختلف قابل اجراست، که به بررسی شان می پردازیم؛
- پیش تنیدگی قبل از عمل آوردن بتن

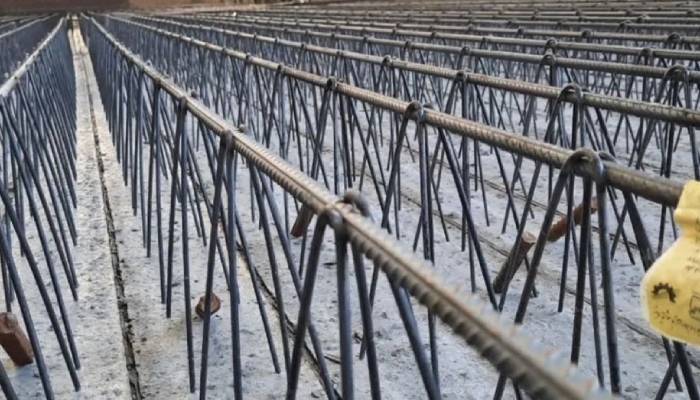

تصور کنید می خواهید یک تیرچه بتنی بسازید که قرار است بار زیادی را تحمل کند. در این روش، پیش از آن که حتی یک قطره بتن داخل قالب بریزید، کابل های فولادی مقاوم در طول قالب قرار می گیرند و از دو سر محکم کشیده می شوند، مثل سیم های یک گیتار که کوک می شوند.
سپس بتن دور این کابل های تحت کشش ریخته و عمل آورده می شود. پس از این که بتن به مقاومت کافی رسید، کابل ها از انتها رها یا بریده می شوند. کابل ها با تمایل به بازگشت به طول اولیه خود، مانند یک فنر فشرده شده، نیروی کششی خود را به بتن منتقل می کنند و آن را در یک حالت فشاری دائمی قرار می دهند. نتیجه، تیرچه ای است، که از درون، آمادگی ذاتی برای مقابله با تنش های کششی آینده دارد.
- پیش تنیدگی بعد از عمل آوردن بتن
این روش از پیش تنیدگی در بتن، مانند آن است که پس از تکمیل ساخت یک سازه، به آن یک زره نامرئی بپوشانید. در اینجا، ابتدا بتن با کانال ها یا غلاف های خالی درونش ریخته و عمل آورده می شود. پس از کسب مقاومت توسط بتن، کابل های فولادی قدرتمند از داخل این کانال ها عبور داده می شوند.
در مرحله کلیدی، این کابل ها توسط جک های هیدرولیکی قدرتمند از دو سر کشیده می گردد و سپس در همان حالت کشیده، توسط گیره های مخصوص مهار می شوند. این کشش، نیرویی فشاری به کل سطح بتنی وارد می کند و آن را مثل یک قطعه سنگ فشرده، مقاوم تر می سازد. این روش به ویژه برای سازه های پیچیده، پل های بزرگ و ساختمان هایی که محدودیت قالب بندی دارند، بسیار پر کاربرد و انعطاف پذیر است.
پیش تندیگی بتن بعد از عمل آوردن بتن به چند دسته تقسیم می شود؟
باید بدانید که روش پیش تنیدگی در بتن پس از به عمل آوردن بتن دارای چندین شاخه و زیر مجموعه می باشد. در ادامه آن ها را بررسی می نماییم؛
- روش چسبیده
برای درک این روش، تصور کنید که استخوان بندی یک سازه بتنی نیاز به زره ای یکپارچه و همیشگی دارد. در اینجا، بعد از کشیدن کابل ها در بتن سفت شده، یک ماده دوغاب سیمانی به درون لوله های حاوی کابل تزریق می شود.
این دوغاب پس از خشک شدن، کاملاً به کابل و جداره داخلی لوله می چسبد و یک مجموعه یکپارچه ایجاد می کند. چسبندگی ایجاد شده باعث می شود نیروی پیش تنیدگی به طور گسترده و یکنواخت در تمام حجم بتن پخش گردد.
این پخش شدن نیرو، نه تنها ظرفیت باربری را افزایش می دهد، بلکه در برابر ضربه و بارهای ناگهانی نیز رفتار مطمئن تری به سازه می بخشد. از این رو، این روش اغلب در پروژه های حیاتی مانند پل های بزرگ یا ساختمان های بلند در مناطق زلزله خیز به کار گرفته می شود، زیرا ایمنی و پایداری طولانی مدت را تضمین می کند.
- روش غیر چسبیده
این روش از پیش تنیدگی در بتن را می توان به قرار دادن طناب های لغزنده در داخل بتن تشبیه کرد. در این سیستم، کابل های فولادی داخل یک غلاف پلاستیکی مخصوص قرار می گیرند و فضای بین آن ها با گریس ضد زنگ پر می شود.
گریس، هم از زنگ زدگی کابل جلوگیری می کند و هم به کابل اجازه می دهد آزادانه درون غلاف حرکت کند. این طراحی عاملی بوده، تا که کابل ها بتوانند تحت تأثیر بارهای وارده، اندکی جابجا شده و خود را با تنش ها تطبیق دهند.
این انعطاف، اجرای سریع تر و اقتصادی تری را ممکن می سازد و اگر قسمتی از کابل آسیب ببیند، می توان آن را به صورت جداگانه تعمیر یا جایگزین کرد. به همین دلیل، این روش برای سازه هایی فرم های پیچیده یا در مقیاس بزرگ بسیار کاربردی می باشد. البته که پارکینگ های طبقاتی و مراکز تجاری نیز از آن بهره می برند.
بررسی معایب پیش تنیدگی در بتن
پیش تنیدگی در بتن با همه توانایی های شگفت انگیزش، بدون نقطه ضعف نیست. مهم ترین چالش، هزینه بالای اجراست. چرا که این فرآیند به نیروی متخصص، تجهیزات دقیق و مواد اولیه با کیفیت مانند کابل های فولادی مقاوم وابسته است.
همچنین کنترل کیفیت در تمام مراحل از تولید تا اجرا باید با دقت بالا انجام شود، چرا که هر اشتباه کوچکی در کشش کابل ها یا تزریق دوغاب بر عملکرد نهایی سازه تأثیر جدی می گذارد.
علاوه بر این، نظارت مستمر و بازرسی دوره ای این سازه ها ضروری است، زیرا تشخیص آسیب های احتمالی در کابل های مدفون در بتن کار ساده ای نیست. در نهایت، طراحی این سیستم ها پیچیده تر از بتن معمولی بوده و نیازمند محاسبات دقیق و در نظر گرفتن تمام شرایط بارگذاری آینده سازه می باشد.
کلام آخر
در پایان می توان گفت پیش تنیدگی در بتن، یکی از نوآوری های کلیدی در مهندسی عمران است که محدودیت های ذاتی بتن را به یک فرصت تبدیل می کند. با ایجاد تنش فشاری اولیه در بتن، این روش مقاومت کششی سازه را به شکل چشمگیری افزایش می دهد.
این اتفاق باعث می شود، طرح های بلند پروازانه همچون پل های با دهانه های گسترده، ساختمان های مرتفع تر و سقف های وسیع بدون ستون قابل اجرا باشند.
با وجود این که در پیش تنیدگی در بتن شاهد هزینه و پیچیدگی اجرایی بالاتری هستیم، اما مزایای آن همچون افزایش ایمنی، دوام، بهره وری مصالح و کاهش تغییر شکل سازه به هیچ عنوان قابل چشم پوشی نیست. شما می توانید با مراجعه به شرکت بتن پیش فشرده ایران از این تکنیک فوق العاده بهره مند گردید.
سوالات رایج
آیا پیش تنیدگی فقط برای بتن است؟
خیر، ولی کاربرد اصلی آن در بتن است تا ضعف کششی آن جبران شود.
آیا سازه پیش تنیده همیشگی است؟
خیر؛ نیاز به بازرسی دوره ای دارد تا از سلامت کابل ها و عملکرد سیستم اطمینان حاصل شود.
تفاوت بتن پیش تنیده با بتن مسلح معمولی چیست؟
در بتن پیش تنیده، بتن از ابتدا تحت فشار قرار می گیرد تا از ترک خوردگی جلوگیری شود، در حالی که بتن مسلح معمولی پس از ترک خوردن، میلگرد ها وارد عمل می شوند.
