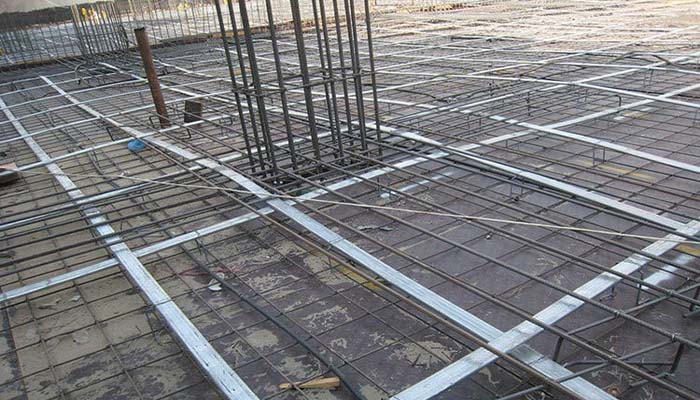

سقف پیش تنیده چیست؟

سقف پیش تنیده سازه ای نوین در صنعت ساختمان است که با هدف افزایش مقاومت و دهانه ریزی سقف ها طراحی و اجرا می شود. در این روش، دال های بتنی تحت تنش های کنترلی قرار گرفته و این امر موجب افزایش چشمگیر استحکام و قابلیت تحمل بار آن ها می گردد.

سقف های پیش تنیده به دلیل قابلیت پوشش دهانه های وسیع، راه حلی مناسب برای سازه های مدرن با معماری خاص و نیازمند فضا های باز به حساب می آیند. این مطلب به بررسی جامع مشخصات فنی و انواع مختلف سقف های پیش تنیده می پردازد.

همچنین، با ارائه راهنمایی های راهبردی، شما را در اجرای موفق این نوع سقف ها یاری خواهد رساند. پس برای آشنایی بیشتر با این سقف، تا انتهای مطلب همراه تیرچه پیش تنیده باشید.

تعریف و تاریخچه سقف پیش تنیده

بتن پیش تنیده، که با نام Prestressed Concrete نیز شناخته می شود، نوعی بتن است که در آن تنش های داخلی کنترل شده ای به منظور مقابله با تنش های ناشی از بار های خارجی ایجاد می گردد که این تنش های داخلی از طریق کشش فولاد های تقویتی (آرماتور یا کابل) به وجود می آیند.

• استفاده از تاندون‌ ها به جای میلگرد معمولی: در سقف پیش‌ تنیده، به جای میلگرد های معمولی از کابل‌ های ویژه ‌ای به نام تاندون استفاده می‌شود که مقاومت کششی بسیار بالایی دارند.
• تاریخچه و کاربرد گسترده تکنیک پیش ‌تنیدگی: این تکنیک در قرن نوزدهم معرفی شد و از آن زمان تا کنون کاربرد فراوانی در سازه‌ های مختلف یافته است.
• بهبود عملکرد بتن و امکان دهانه‌ های بلند تر: این سیستم، عملکرد بتن را به طور قابل ملاحظه ‌ای بهبود می ‌بخشد و با کاهش ضخامت دال و در نتیجه کاهش وزن مرده سازه، امکان اجرای دهانه‌ های بلند تر را فراهم می ‌آورد.
• همکاری بتا و فولاد برای مقاومت در برابر کشش و فشار: در سقف پیش ‌تنیده، بتن و فولاد (به شکل کابل یا میلگرد) طوری در هم تنیده می‌ شوند که سازه نهایی، مقاومت بالایی در برابر هر دو نوع نیرو های کششی و فشاری از خود نشان دهد.
• تفاوت با بتن مسلح معمولی در محل قرار گیری فولاد: در بتن مسلح معمولی، میلگرد ها در نواحی قرار می‌ گیرند که بتن به دلیل ضعف طبیعی در برابر کشش، نیاز به تقویت خواهد داشت.
• جبران ضعف کششی بتن با کابل‌ های تحت کشش: در سقف ‌های پیش ‌تنیده نیز، فولاد برای جبران ضعف کششی بتن به کار می ‌رود.

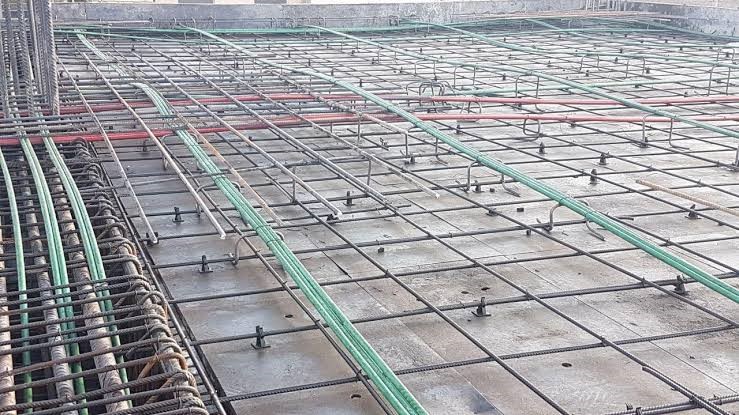

• ایجاد نیرو های فشاری برای بهینه ‌سازی عملکرد سازه: این کابل ‌ها، پیش یا پس از بتن ‌ریزی، تحت کشش قرار می ‌گیرند تا نیرو های فشاری را در بتن ایجاد سازند و بدین ترتیب، عملکرد سازه در برابر بار های وارده بهینه ‌سازی گردد.

انواع سقف پیش تنیده

سقف های پیش تنیده بر اساس شیوه اعمال نیروی کششی به کابل ها، در دو گروه اصلی قرار می گیرند. هر کدام از این روش ها برای شرایط اجرایی متفاوتی به کار می روند و انتخاب آن ها به نوع پروژه، دهانه، امکانات کارگاه و هدف سازه بستگی دارد.

• سقف پیش تنیده پیش کشیده: در این روش، کابل ها را قبل از بتن ریزی تحت کشش قرار می دهند. پس از آن که بتن سخت شد، این کشش به بتن منتقل می گردد. این شیوه بیشتر برای قطعاتی که در کارخانه به تولید می رسند (مانند تیر های پیش ساخته) کاربرد دارد، زیرا کنترل فرآیند و کیفیت در محیط کارگاهی آسان تر است.
• سقف پیش تنیده پس کشیده: اینجا ابتدا بتن ریزی انجام می گردد و پس از آن که بتن به مقاومت لازم رسید، کابل ها کشیده می شوند. این روش در محل پروژه (درجا) اجرا خواهد گشت و برای سازه های بزرگ تر یا ساختمان های اداری و تجاری که نیاز به دهانه های باز تری دارند، بسیار مناسب است.

در این حالت، کابل ها با بتن چسبندگی کامل دارند (با تزریق گروت) یا به صورت نچسبیده باقی می مانند که انعطاف پذیری بیشتری در اجرا فراهم می سازد.

کاربرد های سقف پیش تنیده

سقف های پیش تنیده به دلیل مزایای منحصر به فرد خود، در طیف وسیعی از سازه ها به کار گرفته می شوند. از جمله:

• پارکینگ های طبقاتی: استفاده از این سیستم، به ویژه نوع پس کشیده، به طور قابل توجهی دهانه های آزاد بین ستون ها را افزایش می دهد. این امر منجر به بهبود فضای پارک، سهولت تردد خودرو ها و بهره وری بیشتر از فضا می گردد.
• ساختمان های بلند مرتبه: استفاده از سقف پیش تنیده در ساختمان های بلند، با کاهش ضخامت دال ها، ارتفاع هر طبقه را کم می نماید. این کاهش ارتفاع به طور مستقیم امکان افزایش تعداد طبقات را فراهم می آورد.
• مراکز تجاری، درمانی و عمومی: دهانه های وسیع، حذف ستون های مزاحم در پلان، سرعت اجرای بالا و کاهش وزن کلی سازه، دلایل اصلی برتری سقف پیش تنیده در پروژه هایی مانند مراکز خرید، بیمارستان ها، هتل ها، سالن های سینما، آمفی تئاتر ها و مراکز فرهنگی است.
• سازه های خاص و صنعتی: این سیستم در سازه هایی مثل پل ها، سد ها، سازه های کابلی، سوله های صنعتی و پروژه هایی که نیازمند مقاومت فوق العاده، دوام طولانی مدت و دهانه های بزرگ هستند، کاربرد فراوانی دارد.

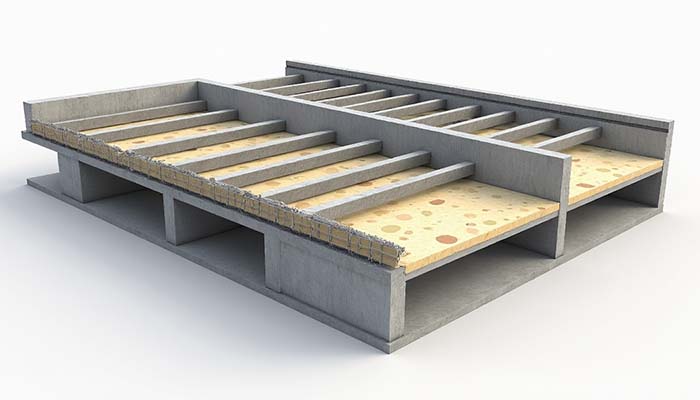

دیتیل سقف پیش تنیده

سیستم دال بتنی پیش تنیده، روشی کارآمد برای کاهش ضخامت سقف به حساب می آید. با این حال، به دلیل نیاز به نیروی کار ماهر و تجهیزات تخصصی، هزینه نهایی اجرای آن نسبت به سیستم های رایج بیشتر است. این روش تنها در دهانه های بلند یا در شرایطی که بارگذاری ویژه ای مد نظر باشد، از نظر اقتصادی توجیه پذیر است.

در این سیستم، با وارد کردن یک نیروی فشاری اضافی به بتن، بخش قابل توجهی از تنش های کششی ایجادی در اثر بار های وارده، خنثی می گردد. این عمل مقاومت باربری مقطع بتنی را به طور چشمگیری افزایش می دهد. تفاوت سازه های بتنی پیش تنیده با سازه های بتن آرمه معمولی در این است که در سیستم پیش تنیده، یک بار اولیه (نیروی فشاری) قبل از بهره برداری سازه به آن اعمال می سازند.

این نیرو از طریق فولاد های کشیده و مهار شده در دو انتهای عضو بتنی، به صورت دائمی اعمال و تنش فشاری مطلوبی را در مقطع ایجاد می نماید. در نتیجه، این تنش فشاری دائمی، تنش های کششی ناشی از بار های مرده و زنده را در عضو بتنی تا حد زیادی جبران کرده و مقاومت کلی سازه را ارتقا می بخشد.

سخن پایانی

سقف پیش تنیده با استفاده از فناوری نوآورانه بتن پیش تنیده، انقلابی در صنعت ساختمان به پا کرده است. این سیستم ها با افزایش قابل توجه دهانه های قابل اجرا، کاهش ضخامت سقف و وزن مرده سازه و همچنین مقاومت بالا در برابر نیرو های کششی و فشاری، راهکاری بسیار عالی برای پارکینگ های طبقاتی، ساختمان های بلند، مراکز تجاری، درمانی و سازه های صنعتی به شمار می روند.

اگر به دنبال راهکاری مدرن، اقتصادی و با دوام برای پروژه های ساختمانی خود هستید، سقف های پیش تنیده به این نیاز شما پاسخ می دهند. برای کسب اطلاعات بیشتر و مشاهده محصولات متنوع، از وب سایت تخصصی تیرچه پیش تنیده دیدن فرمایید و از مشاوره رایگان کارشناسان ما بهره مند شوید.

سوالات متداول

• سقف پیش تنیده چیست؟

سیستمی سازه ای است که با ایجاد تنش فشاری در بتن از طریق کابل های فولادی، مقاومت آن را در برابر بار ها افزایش می دهد.

• مزایای سقف های پیش تنیده چیست؟

اجرای دهانه های بلند تر، کاهش ضخامت و وزن سقف، و افزایش مقاومت سازه از جمله مزایای این سقف ها هستند.

• سقف با سیستم پیش تنیده چه محدودیت هایی دارد؟

هزینه اولیه این سقف نسبت به سقف های معمولی بالا تر است و به تخصص و تجهیزات ویژه نیاز دارد.
