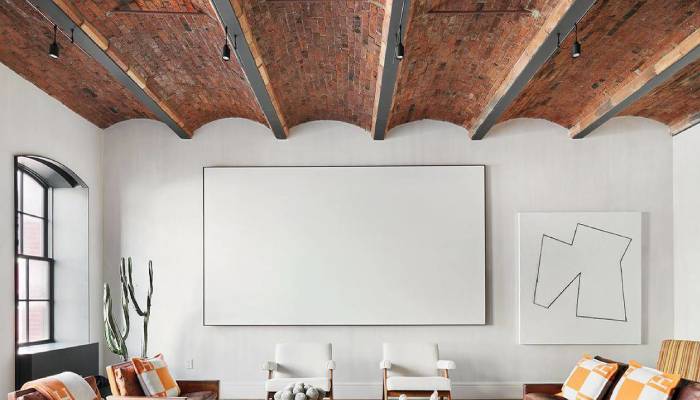

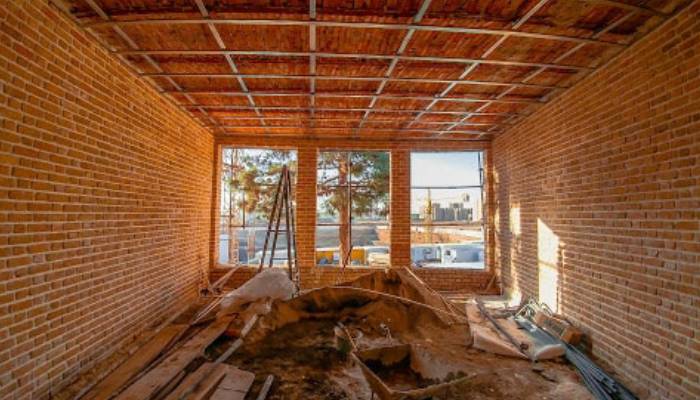

رفع لرزش سقف طاق ضربی همواره یکی از دغدغه های اصلی در ساختمان های فولادی قدیمی بوده است. این نوع سقف به دلیل استفاده از آجر های فشاری و تیر آهن هایی که به صورت سنتی اجرا شده اند، هنگام برخورد با نیرو های جانبی مانند زلزله دچار لرزش و نا پایداری می شوند.
جهت کسب اطلاعات بیشتر کلیک کنید
ضعف اتصالات بین اجزای سقف و کاهش سختی دیافراگم باعث این لرزش ها شده اند. امروزه با توجه به اهمیت حفظ ایمنی و افزایش دوام سازه ها، راه کار های متنوعی برای رفع لرزش پیشنهاد شده است.
رفع لرزش سقف باعث افزایش امنیت ساکنان و دوام سازه در برابر بار های لرزه ای خواهد شد. در این مقاله به بررسی دقیق مراحل اجرایی و نکات کلیدی مهار لرزش می پردازیم.
روش های اصلی رفع لرزش سقف طاق ضربی

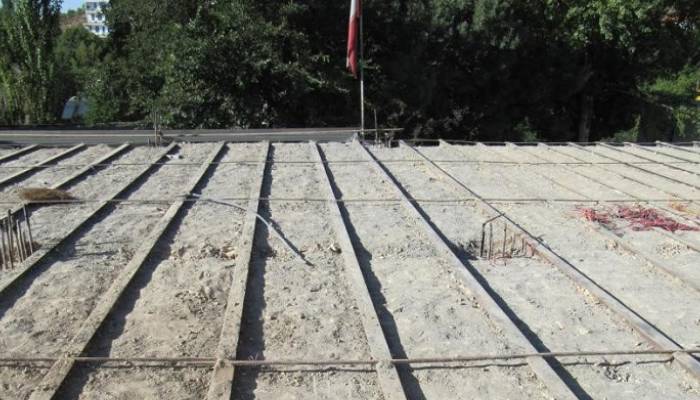

رفع لرزش سقف طاق ضربی با ایجاد یک پارچگی بیشتر و افزایش سختی سقف در برابر نیرو های افقی انجام می گیرد. مهم ترین روش اجرای سیستم کامپوزیت روی سقف است که شامل مراحل زیر می باشند:
- برداشتن کامل پوشش های موجود روی سقف اعم از کف سازی های قدیمی، نخاله ها و مصالح فرسوده برای کاهش بار مرده و دست رسی به ساختار اصلی.
- تقویت تیر های فولادی با جوش دادن نوار ها یا میل گرد ها در زیر آن ها برای افزایش انسجام و انتقال بهتر بار.
- نصب ناودانی ها یا نبشی به عنوان برش گیر روی پروفایل های فولادی به منظور افزایش درگیری بین بتن و تیر ها.
- شبکه گذاری میل گرد های خمشی و حرارتی به شکل توری فولادی مش که روی تیر ها و آجر ها قرار می گیرند.
- بتن ریزی روی این شبکه فولادی با ضخامت ۵ تا ۸ سانتی متر و اجرای فرایند کیورینگ مناسب جهت ایجاد دال بتنی صلب و مقاوم.
روش رفع لرزش سقف طاق ضربی ضمن حفظ ظاهر و ساختار قدیمی، مقاومت سازه را افزایش داده و تحمل بار های لرزه ای و ثقلی را بهبود می بخشند.
به کار گیری الیاف FRP به صورت مکمل سبب تقویت موضعی تیر ها و اتصالات شده و مقاومت لرزه ای سقف را افزایش می دهد. رفع لرزش سقف از طریق ایجاد این سیستم یک پارچه، صلب لرزش های نا خواسته را به طور چشم گیری کاهش می دهد.
نکات اجرایی در رفع لرزش سقف طاق ضربی
رفع لرزش سقف طاق ضربی در ساختمان های فولادی نیازمند شناخت دقیق از ساختار سقف و مراحل اجرایی اصولی است. در این مسیر رعایت نکات زیر ضروری می باشند:
- استفاده از تیر آهن های سالم فاقد پوسیدگی و ترک چون هرگونه ضعف در تیر ها باعث افزایش لرزش می شود.
- حذف مستقیم کف سازی بدون آن که فشار اضافی به تیر ها وارد شود چرا که، وزن بالا سبب افزایش بار مرده و لرزش بیشتر سقف خواهد شد.
- نصب برش گیر ها باید با فاصله استاندارد تا هشت برابر ضخامت دال باشد تا درگیری بین تیر و بتن به خوبی تامین شود.
- اجرای کلاف بتنی در امتداد دیوار های آجری جهت توزیع یک نواخت بار و جلوگیری از تمرکز فشار بر روی آجر ها.
- استفاده از تسمه ها و میل گرد های ضرب دری برای افزایش انسجام تیر ها و جلوگیری از تغییر شکل و جدا شدگی آن ها در رفع لرزش سقف طاق ضربی موثر می باشد.
- زنجاب کردن آجر ها پیش از اجرای سقف جهت کاهش جذب آب ملات و افزایش دوام قوس ها.
- پرهیز از استفاده آجر های خام یا نیم پز که مقاومت لازم در برابر بار های دینامیکی ندارند.
- حذف نخاله ها و مصالح اضافی روی سقف به منظور کاهش بار سقف و افزایش ایمنی در زمان زلزله.
- استفاده از الیاف FRP جهت تقویت موضعی که وزن کم تری داشته و نصب سریع تری نسبت به روش های سنتی ایجاد می کنند.
این نکات اجرایی باعث رفع لرزش سقف شده و عملکرد لرزه ای و کششی سقف را بهبود داده و افزایش دوام سازه را در پی دارد.
اجرای صحیح این موارد ضمانت اجرای موفق و ایمن را فراهم می آورد. رفع لرزش از طریق این راه کار ها با استاندارد های روز هم خوانی دارند و سبب افزایش ایمنی ساختمان می شوند.
مزایای رفع لرزش سقف طاق ضربی و تأثیر آن در ایمنی سازه
رفع لرزش سقف طاق ضربی اثرات مثبت چند گانه ای روی پایداری و ایمنی ساختمان ها دارد. این مزایا عبارتند از:
- افزایش مقاومت سقف در برابر بار های لرزه ای به علت تبدیل سقف قدیمی به سازه صلب و یک پارچه.
- کاهش صدای لرزش هنگام راه رفتن و جلوگیری از ایجاد آسیب های ناشی از حرکت اجزای سقف.
- ایجاد استحکام بیشتر در اتصالات تیر ها و قوس های آجری به مدد بهره گیری از مصالح نوین مانند بتن مسلح و FRP.
- افزایش طول عمر مفید سقف و کاهش نیاز به تعمیرات دوره ای که هزینه های نگه داری را کاهش می دهند.
- جلوگیری از انتقال بار نا مناسب به تیر ها و دیوار ها که سبب نشست های موضعی و ترک خوردگی در سازه می شوند.
- بهبود راحتی و آسایش ساکنان و افزایش اطمینان از ایمنی ساختمان در برابر زمین لرزه.
رفع لرزش باعث افزایش کیفیت سازه های قدیمی می شود و ضمن کاهش خطرات جانبی، ارزش افزوده ساختمان را به میزان قابل توجهی بالا می برد. بهره گیری از این راه کار ها، تضمین کننده ساختاری مقاوم و امن در مقابل عوامل مخرب طبیعی است.
سخن پایانی
رفع لرزش سقف طاق ضربی یکی از مسائل اساسی در مقاوم سازی ساختمان های قدیمی فولادی است که به افزایش پایداری و ایمنی کل سازه کمک می نماید.
با استفاده از روش های نوین مانند اجرای کامپوزیت فولادی و بتن ریزی روی سقف، نصب برش گیر ها و تقویت موضعی با الیاف FRP، می توان لرزش ها را به طور مؤثری کنترل کرد.
رعایت نکات اجرایی دقیق و انتخاب مصالح عمرانی مقاوم از تولید کننده حرفه ای مانند مجموعه بتن پیش تنیده از عوامل کلیدی در موفقیت این فرایند به شمار می روند.
این اقدامات ضمن افزایش عمر مفید ساختمان، آسایش و امنیت ساکنان را تضمین می کنند. بهره گیری از این تکنیک ها باعث می شود که سقف باوجود قدمت سنتی در برابر بار های لرزه ای و جریان گرانشی روز مقاوم باقی بماند و سازه ای ایمن و پایدار فراهم آورد.
