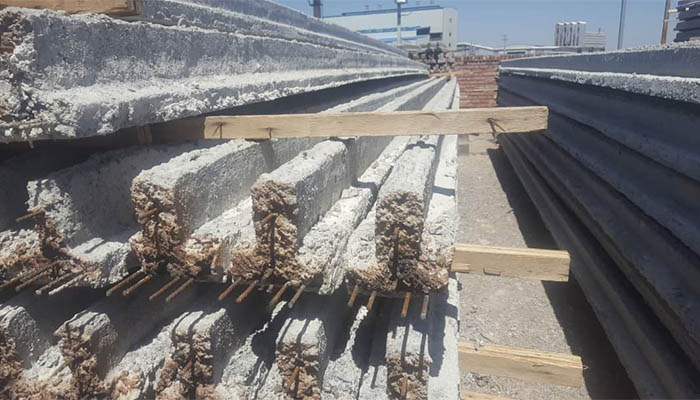

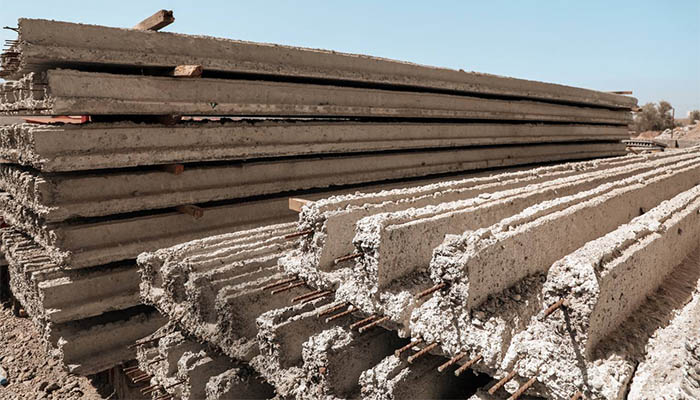

تیرچه پیش تنیده خرپایی یکی از انواع تیرچه های ساختمانی است، که با هزینه ی مناسبی اجرا می شود. این تیرچه ها در دو قسمت فولاد خرپا و بتن پاشنه ساخته شده اند. تیرچه های خرپایی در دو نوع بتنی و سفالی تولید می شوند. به دلیل ویژگی هایی که این تیرچه ها دارند، در سال های اخیر از آن ها به دلیل ویژگی هایی که دارند استفاده ی زیادی می شده است.
نحوه ی بکارگیری تیرچه پیش تنیده خرپایی
این دسته از تیرچه های پیش تنیده به دو شیوه اجرا و بارگذاری می شوند. در مرحله ی اول تیرچه های خرپایی پیش تنیده بار ناشی از وزن خود را در هنگام حمل و نقل تحمل می کنند. علاوه بر این در هنگام اجرا این تیرچه ها نیروی وزن مرده ی سقف را که حاصل بلوک ها و وزن تیرچه و بتن های پوششی می باشد، را میان تکیه گاه های موقت تحمل می کنند.
در مرحله دوم باربری تیرچه پیش تنیده خرپایی پس از اینکه مقاومت توسط بتن پوششی به وجود آمد، تکیه گاه های موقت اجرایی را برمی دارند. در این موقعیت تیرچه ها دارای عملکرد مقاومتی بوده و به دلیل شکل T آن ها نیرو را تحمل می کنند.
معرفی مهمترین اجزای تشکیل دهنده تیرچه های خرپایی پیش تنیده
تیرچه پیش تنیده خرپایی دارای اجزای مختلفی هستند، که هر کدام ویژگی های خاص خودشان را دارند. در ادامه به بررسی و معرفی این قسمت ها خواهیم پرداخت.
جهت کسب اطلاعات بیشتر کلیک کنید
میلگردهای کششی
میلگردهای کششی به عنوان بخشی از تیرچه های خرپایی هستند، که باعث می شوند نیروی کششی لنگر خمشی را که از وزن خود تیرچه ناشی می شود، را تحمل کنند. علاوه بر این میلگردهای کششی نیروی خمشی حاصل از بار مرده ی ساختمان را که در بین دو شمع بندی پایه های موقت وجود دارد، را تحمل می کنند. نقش میلگردهای کششی در مرحله ی دوم بارگذاری تیرچه پیش تنیده خرپایی به عنوان عضو کششی تیر می باشد، که نیرو را تحمل خواهد کرد.
قطر میلگردهای کششی که در تیرچه های خرپایی به کار می روند معمولا از بین 8 تا 16 میلیمتر انتخاب می کنند. اما در تیرچه هایی که ضخامت بتن پاشنه آن ها بیشتر از 5.5 سانتی متر باشد امکان استفاده از میلگردهایی با قطر 20 میلی متر نیز وجود دارد.
در مکان هایی که احتمال خورندگی برای فولاد وجود دارد، قطر میلگردهای کششی را در تیرچه پیش تنیده خرپایی تا 30 میلیمتر نیز در نظر می گیرند. این میلگردها معمولا دو عدد هستند، اما بر اساس نیاز امکان افزایش تعداد آن ها وجود دارد.
میلگردهای عرضی
در ادامه معرفی اجزای تیرچه خرپایی پیش تنیده باید به این نکته اشاره کنیم، که یکی دیگر از بخش های این تیرچه ها میلگردهای عرضی هستند، این بخش به عنوان عضو مورب خرپا است، که در کنار میلگردهای کششی و میلگردهای بالایی امکان ایستایی لازم برای تحمل وزن تیرچه در هنگام حمل و نقل را به وجود می آورند. علاوه بر این میلگردهای عرضی در تیرچه پیش تنیده خرپایی وظیفه ی تامین ایجاد تکیه گاه های موقت بین شمع بندی را برای تامین تیرچه به وجود می آورند.
وجود این دسته از میلگردها در ساختار تیرچه موجب ایجاد پیوستگی بین میلگردهای کششی و بتن پوششی خواهد شد. علاوه بر این میلگردهای عرضی نیروی برشی تیر T شکل را تحمل می کنند.
مزایای خرید تیرچه های خرپای پیش تنیده
همانطور که در ابتدای امر اشاره کردیم، تیرچه پیش تنیده خرپایی به عنوان یکی از مهمترین مصالح مدرن شناخته می شود، که جایگزین تیرچه های سنتی شده اند. اما دلیل استفاده از این تیرچه ها چیست؟ در ادامه به معرفی آن ها خواهیم پرداخت.
سرعت تولید بالا
امروزه فرایند تولید تیرچه های خرپایی پیش تنیده با استفاده از دستگاه های مدرن و پیشرفته به شکل کاملا اتوماتیک انجام می گیرد. این امر در هنگام اجرای پروژه های ساختمانی بزرگ که به حجم بالایی از این تیرچه ها نیاز دارند، بسیار مهم می باشد.
کاهش هزینه ها
در گذشته برای تولید تیرچه ها به نیروی انسانی بالایی نیاز بود، اما امروزه این تیرچه ها به شکل پیش ساخته تولید می شوند، در کارگاه های مدرن تولید آن ها انجام می گیرد، که نیاز به نیروی انسانی تا حد زیادی کاهش یافته همین امر به کاهش هزینه ها به میزان قابل توجهی تاثیر می گذارد.
مقاومت بیشتر
تیرچه پیش تنیده خرپایی با استفاده از روش های صنعتی تولید می شود، استفاده از جوش مقاومتی در این نوع تیرچه ها باعث افزایش مقاومت در خرپا شده که هنگام ساخت و ساز بسیار مهم می باشد. معمولا در این تیرچه ها از میلگردهای A3 استفاده می شود، که در مقایسه با نمونه های معمولا از استحکام بیشتری برخوردار هستند.
کیفیت یکنواخت
یکی از دلایل استفاده از تیرچه پیش تنیده خرپایی وجود کیفیت یکنواخت در ساخت این نوع تیرچه می باشد. با توجه به استفاده از روش های اتوماتیک این تیرچه ها از نظر ساختاری دارای کیفیت خاصی هستند، همه ی این خرپاها با کیفیت یکسانی تولید می شوند. به این ترتیب عملکرد بهتری را در پروژه ها به نمایش می گذارند.
کاهش وزن سازه ها
یکی از مهمترین مزیت های استفاده از تیرچه خرپایی پیش تنیده طراحی بهینه ی این محصولات و استفاده از میلگردهای سبک تر می باشد. این امر در جای خود به کاهش فشار وارد شده بر سازه کمک کرده و باعث افزایش ایمنی در آن می گردد.
مقرون به صرفه
به علت استفاده از روش های تولید پیشرفته در تیرچه پیش تنیده خرپایی این دسته از خرپاها از لحاظ اقتصادی صرفه ی بیشتری دارند. علاوه بر این این تیرچه ها به مصرف بهینه میلگرد و کاهش ضایعات کمک می کنند.
سخن پایانی
در این مطلب سعی کردیم، به بررسی تیرچه پیش تنیده خرپایی و مزایای آن بپردازیم. انتخاب تولید کننده های معتبر برای خرید این محصول مانند تیم تیرچه از جمله موارد مهم و قابل توجه می باشد.
سوالات متداول
1-در زمان احتمال خورندگی فولاد در تیرچه های خرپایی پیش تنیده از چه قطری برای میلگردهای کششی استفاده می شود؟
معمولا از میلگردهای کششی با قطر 30 میلیمتر استفاده می کنند.
2-وظیفه ی میلگرد عرضی در تیرچه پیش تنیده خرپایی چیست؟
ایجاد پیوستگی میان میلگردهای کششی و بتن پوششی را بر عهده دارند.
3-کیفیت یکنواخت تیرچه های پیش تنیده چه مزیتی دارد؟
با توجه به کیفیت یکسان در ساختار تیرچه ها که حاصل از تولید اتوماتیک می باشد، عملکرد بهتری را در سازه ها مشاهده خواهیم کرد.
