اجرای راه پله بتنی یکی از حساس ترین و مهم ترین مراحل در ساخت اسکلت ساختمان است. این بخش نه تنها یک مسیر تردد بین طبقات محسوب می شود بلکه، نقش یک عضو سازه ای کلیدی را در مقاومت کلی بنا به ویژه در برابر نیرو های دینامیکی مانند زلزله ایفا خواهد کرد.
یک اجرای اصولی و دقیق، تضمین کننده ایمنی، دوام و عملکرد بهینه ساختمان در طول عمر آن خواهد بود. طراحی و اجرای این عضو سازه ای نیازمند درک عمیق از مباحث سازه ای، مصالح شناسی و رعایت دقیق مقررات ملی ساختمان می باشند.
هر گونه سهل انگاری در فرآیند ساخت عواقب جبران نا پذیری به همراه دارد. بنابراین، توجه به جزئیات فنی از مرحله طراحی تا عمل آوری بتن امری ضروری و انکار نا پذیر است. در این مقاله به بررسی مراحل ساخت راه پله می پردازیم.
جهت کسب اطلاعات بیشتر کلیک کنید
طراحی و اجرای راه پله بتنی
محاسبات دقیق بار های وارده بر راه پله شامل بار مرده، زنده و زلزله در این بخش انجام می شود.
طراح بر اساس این بارها، ضخامت صفحه، نوع آرماتور بندی و مشخصات فولاد و بتن را تعیین می نماید. یک طراحی اصولی ایمنی را تضمین و از مصرف غیر اقتصادی مصالح نیز جلوگیری خواهد کرد.
توجه به نقشه های اجرایی و جزئیات ارائه شده توسط مهندس ناظر در این مرحله کلیدی می باشد. طراحی مسیر صحیح حرکت افراد و تعیین ابعاد مناسب پله ها از دیگر ملاحظات این فاز به شمار می رود.
دقت در طراحی و محاسبات سازه ای راه پله تضمینی برای یک اجرای مطمئن خواهد بود. اجرای راه پله بتنی نیازمند نقشه خوانی دقیق است.
محاسبات و نقشه خوانی اصولی ساخت راه پله شامل:
- محاسبه بار ها: بار مرده ناشی از وزن بتن و مصالح، بار زنده ناشی از تردد افراد و بار دینامیکی زلزله محاسبه می شود.
- تعیین مشخصات مصالح: بر اساس محاسبات، عیار بتن، نوع و سایز میل گرد ها و مقاومت تسلیم آن ها مشخص می گردد.
- تجزیه و تحلیل سازه ای: با استفاده از نرم افزار های تخصصی، رفتار راه پله تحت بار های مختلف شبیه سازی و تحلیل آن انجام می گیرد.
ساخت راه پله بدون پشت سر گذاشتن این مرحله، غیر ممکن و بسیار پرخطر است. یک طراحی ضعیف منجر به ایجاد ترک های گسترده، نشست و حتی تخریب عضو می شود.
بنابراین، صحت سنجی محاسبات و تایید نقشه ها توسط مهندسین مجرب یک گام کاربردی و ضروری می باشد. این دقت در طراحی درست و ساخت مناسب، مانع بروز مشکلات آتی خواهد گردید.
مرحله عملیاتی اجرای راه پله بتنی

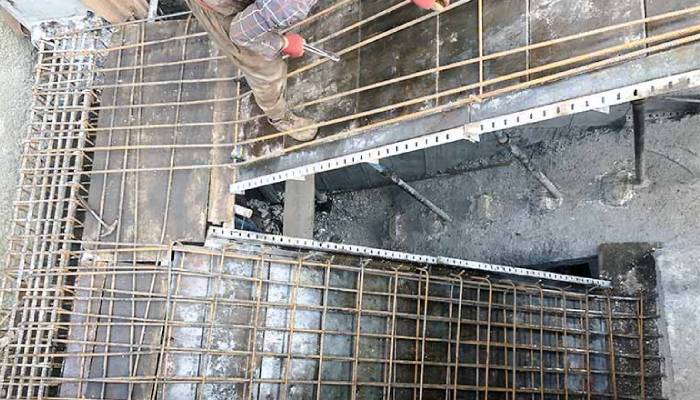

اجرای راه پله بتنی در مرحله بعدی وارد فاز عملیاتی آرماتور بندی و قالب بندی می شود. این مرحله حساسیت فوق العاده ای دارد زیرا استحکام و یک پارچگی راه پله به کیفیت انجام این کار وابسته است.
آرماتور بندی صحیح بر اساس نقشه های اجرایی و با رعایت تمامی جزئیات از جمله فواصل، قطر میل گرد ها و نحوه اتصال طولی و عرضی آن ها انجام می گیرد.
رعایت کاور بتن در کف و کناره های قالب یک اصل غیر قابل چشم پوشی است. هم زمان، قالب بندی باید با دقت و استحکام بالا انجام شود تا بتواند وزن بتن مرطوب و فشار ناشی از آن را بدون تغییر شکل تحمل کند.
قالب ها باید عایق بندی مناسبی داشته باشند تا از نشت شیره بتن جلوگیری شود. اجرای راه پله بتنی نیازمند نظارت دقیق بر آرماتور بندی و قالب بندی می باشد.
مراحل آرماتور بندی و قالب بندی شامل:
- خم و برش میل گرد ها: عملیات خم و برش باید دقیقا مطابق نقشه پیش رود تا از ایجاد تنش های نقطه ای جلوگیری شود.
- اتصال میل گرد ها: اتصالات باید به صورت اورلب و با طول کافی انجام گیرد تا انتقال نیرو به صورت کامل صورت پذیرد.
- استقرار درست قالب ها: قالب کف و قالب برش ها باید کاملا در جای خود مستقر و با شمع بندی مناسب مهار گردند.
احداث راه پله با کیفیت، در گرو رعایت این جزئیات فنی می باشد. هر گونه اشتباه در این مرحله، اصلاح آن پس از بتن ریزی را بسیار دشوار یا غیر ممکن می سازد.
باز بینی نهایی آرماتور بندی و قالب بندی توسط مهندس ناظر پیش از بتن ریزی یک الزام قطعی خواهد بود. این دقت اجرایی مانع بروز مشکلات جبران ناپذیر خواهد شد.
مرحله بتن ریزی اجرای راه پله بتنی
اجرای راه پله بتنی در مرحله بتن ریزی به اوج خود می رسد. کیفیت بتن، روش ریختن و تراکم مناسب آن تعیین کننده مقاومت نهایی سازه است. بتن با عیار مشخص و روانی مناسب باید به صورت یک نواخت و از پایین به بالا در قالب ریخته شود.
استفاده از ویبراتور برای تراکم بتن و خروج حباب های هوا امری ضروری می باشد اما، ویبره زدن بیش از حد باعث جدا شدگی دانه های بتن می گردد. پس از اتمام بتن ریزی، سطح راه پله باید با دقت صاف و پرداخت شود. مرحله بعدی که اغلب نادیده گرفته می شود، عمل آوری بتن است.
عمل آوری مناسب با حفظ رطوبت بتن برای حداقل هفت روز صورت می گیرد. این کار به بتن اجازه می دهد به مقاومت نهایی خود دست یابد و از ایجاد ترک های سطحی جلوگیری می کند.
اصول بتن ریزی و عمل آوری در ساخت راه پله عبارتند از:
- کنترل کیفیت بتن: بررسی اسلامپ بتن پیش از ریختن برای اطمینان از کارایی مناسب
- ویبره زدن صحیح: ویبره باید به صورت عمودی و با سرعت مناسب در بتن فرو رود تا حباب ها خارج شوند.
- روش های عمل آوری: عمل آوری می تواند با پوشاندن سطح بتن با گونی خیس، پاشش آب یا استفاده از مواد عمل آورنده شیمیایی انجام پذیرد.
اجرای راه پله بتنی بدون عمل آوری مناسب، نتیجه ای جز کاهش شدید مقاومت و دوام بتن ندارد. این بی توجهی باعث ایجاد ترک های عمیق، کاهش مقاومت فشاری و نفوذ پذیری در برابر عوامل مخرب می شود.
بنابراین، نظارت مستمر بر فرآیند بتن ریزی و مراقبت های پس از آن یک سرمایه گذاری بلند مدت بر روی عمر و سلامت سازه است.
سخن پایانی
اجرای راه پله بتنی موفق نتیجه ترکیب سه عامل طراحی دقیق، مصالح با کیفیت و نیروی انسانی ماهر می باشد. این سه ضلع مثلث موفقیت یک پروژه ساختمانی در بخش راه پله هستند.
رعایت اصول فنی از ابتدا تا انتهای کار ایمنی ساکنان را تضمین و ارزش افزوده قابل توجهی برای ساختمان به ارمغان می آورد. یک راه پله بتنی مسلح که به درستی اجرا شده در طول عمر ساختمان عملکردی بدون نقص خواهد داشت.
توجه به جزییاتی کوچک در فرآیند اجرا از بروز مشکلاتی بزرگ در آینده جلوگیری خواهد کرد. استفاده از تجهیزات مصالح عمرانی با کیفیت مانند تولیدات شرکت تیرچه کیفیت ساخت راه پله را برای دستیابی به ساختمانی ایمن و بادوام تضمین خواهد کرد.
